Industrijski razvoj fotonaponskih solarnih modula
seže u davne 50-te godine prvenstveno u cilju primjene za napajanje
satelita u orbiti Zemlje. Od tadašnjih davnih dana razvoj tehnologije
dosegao je fantastične razmjere u smislu jednostavnosti primjene,
snage, pouzdanosti kao i cijene. Sve navedeno osiguralo je mogućnost
primjene solara na mjestima gdje do tada električna energija nije
bila dostupna ili je napajanje bilo nepouzdano.
Sam princip rada u biti je jednostavan: neki materijali
kao npr. Monokristal silicija ima fizikalnu osobinu da izložen sunčevom
zračenju, proizvodi električnu energiju. U samom modulu koji se
sastoji od niza međusobno povezanih pločica, paralelno serijskom
kombinacijom spajanja dobiva se napon i struja pogodna za punjenje
standardnih baterija (6, 12 ili 24 V). Time je osigurano da modul
proizvodi električnu energiju pogodnog napona i inteziteta za direktno
punjenje baterija ili pogon istosmjernih potrošača. Veličina struje
u principu je proporcionalna površini modula i insolaciji (intezitet
sunčevog zračenja) . Kod monokristalnih i polikristalnih modula
ta je površina 2 do 3 puta manja nego kod amorfnih modula.

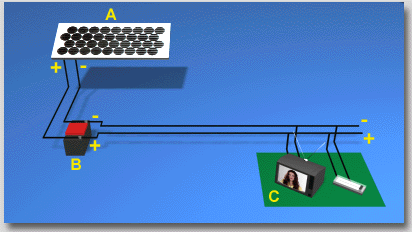

Tipična shema solarnog sustava na 12 V DC sa prikazom
glavnih komponenti:
A.
Solarni modul: pretvara sunčevo zračenje u električnu energiju.
B. Baterija.
C. Tipični potrošači na 12 V DC.
|
 |

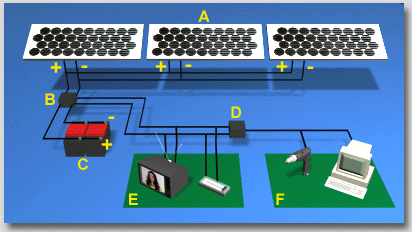

Složeniji sustav sa prikazom glavnih komponenti i
pretvaračem za potrošače na 220 V, 50 Hz:
 |
A.
Jedan ili više solarnih modula.
B. Regulator punjenja akumulatora: sprječava
prepunjavanje i duboko pražnjenje baterije.
C. Baterijski sustav.
D. Pretvarač: napon 12V DC iz baterija pretvara
u 220V, 50Hz.
E. Tipični potrošači na 12 V DC.
F. Tipični potrošači na 220 V, 50 Hz. |
Navedeni primjeri samo su najčešći slučaj. Ponekad,
kao u sustavima za crpjenje vode, moduli direktno napajaju pumpu
tako da sustav radi samo po danu dok ima sunca, tako da su baterije
nepotrebne. U zavisnosti o tipu sustava više modula može se spojiti
u serijsko paralelne kombinacije da se dobije željena energija,
pogodna po naponskom i strujnom nivou. Praktično nema ograničenja
na instaliranu snagu sustava.
|
